鋁合金電纜在我國(guó)運(yùn)用時(shí)刻不長(zhǎng)但現(xiàn)已有事例標(biāo)明鋁合金電纜運(yùn)用在城市和廠礦有巨大危險(xiǎn)和危險(xiǎn)，下面就兩個(gè)實(shí)踐事例及導(dǎo)致鋁合金電纜危險(xiǎn)事端的八個(gè)要素進(jìn)行討論。
事例一
某鋼廠批量運(yùn)用鋁合金電纜，投產(chǎn)一年時(shí)刻發(fā)作兩次大火構(gòu)成停產(chǎn)半個(gè)月，直接經(jīng)濟(jì)丟失2個(gè)億。
這是火災(zāi)后通過(guò)修理后的電纜橋架，火災(zāi)痕跡仍然奪目
事例二
湖南某一城市照明配電系統(tǒng)采用了鋁合金電纜，在裝置后的一年內(nèi)，發(fā)作了鋁合金電纜的激烈腐蝕，導(dǎo)致電纜接頭和導(dǎo)體損壞，線(xiàn)路斷電。
通過(guò)這兩個(gè)事例可以看到鋁合金電纜在我國(guó)城市、廠礦的大規(guī)模推行現(xiàn)已為城市、廠礦留下了危險(xiǎn)，用戶(hù)對(duì)鋁合金電纜的根本功用短少知道，因而遭受了巨大丟失，假如用戶(hù)提早了解到鋁合金電纜在防火牢靠性和防腐問(wèn)題上特性，這樣的丟失是可以提早防止的。
從鋁合金電纜的特性來(lái)看，鋁合金電纜在防火和防腐方面有天然的缺點(diǎn)。表現(xiàn)在以下8個(gè)方面：
1.耐腐蝕功用，8000系列鋁合金不如普鋁
GB/T19292.2-2003規(guī)范表1注4中闡明：鋁合金耐腐蝕性差于普鋁更差于銅，這是因?yàn)殇X合金電纜參加了鎂、銅、鋅、鐵元素，因而易于發(fā)作部分腐蝕如應(yīng)力腐蝕開(kāi)裂、層蝕、晶間腐蝕，并且8000系列鋁合金歸于易腐蝕配方，鋁合金電纜增加了熱處理工序，易構(gòu)成物理狀況不均勻，比鋁電纜更簡(jiǎn)單被腐蝕。現(xiàn)在在我國(guó)運(yùn)用的鋁合金根本都是8000鋁合金系列。
2.耐溫功用，鋁合金比銅相差大
銅的熔點(diǎn)為1080℃而鋁和鋁合金的熔點(diǎn)為660℃，所以銅導(dǎo)體是耐火電纜更好的挑選。現(xiàn)在一些鋁合金電纜廠家聲稱(chēng)可以出產(chǎn)耐火鋁合金電纜并且通過(guò)了相關(guān)國(guó)家規(guī)范測(cè)驗(yàn)，但鋁合金電纜與鋁電纜此方面沒(méi)有不同，假如處于火災(zāi)中心（ 以上）即溫度高于鋁合金和鋁電纜熔點(diǎn)時(shí)，不管電纜采納何種隔熱辦法，電纜會(huì)在很短的時(shí)刻內(nèi)消融，丟失導(dǎo)電功用，因而鋁和鋁合金不宜用做耐火電纜導(dǎo)體，也不宜在人口密布的城市配電網(wǎng)、樓宇、廠礦中運(yùn)用。
3.鋁合金熱膨脹系數(shù)遠(yuǎn)高于銅，AA8030鋁合金乃至高于普鋁
10X6/℃
銅
鋁
鋁合金AA1000
鋁合金AA1350
鋁合金AA8030
0-100℃時(shí)
17.0
23.5
21.9-25.5
21.8-25.5
23.6
從表中可以看到，鋁的熱膨脹系數(shù)遠(yuǎn)遠(yuǎn)高于銅，鋁合金AA1000和AA1350有了一點(diǎn)改善，而AA8030乃至高于鋁。熱膨脹系數(shù)高會(huì)導(dǎo)致導(dǎo)體在熱脹冷縮后觸摸不良并且會(huì)惡性循環(huán)，而電力供應(yīng)一直有峰谷差，對(duì)電纜功用構(gòu)成了巨大的檢測(cè)。
4.鋁合金沒(méi)有處理鋁氧化問(wèn)題
鋁合金或鋁暴露在大氣中會(huì)敏捷構(gòu)成一種堅(jiān)固、粘結(jié)力強(qiáng)但易碎，大約10nm厚度的 薄膜，具有較高的電阻率，它的硬度和粘結(jié)力使它難以構(gòu)成導(dǎo)電觸點(diǎn)，這是鋁和鋁合金裝置前有必要除掉外表氧化層的原因。銅外表也會(huì)氧化，但氧化層柔軟并且在承受力時(shí)簡(jiǎn)單破碎成為了半導(dǎo)體，構(gòu)成了金屬-金屬類(lèi)觸摸。
5.鋁合金電纜在應(yīng)力松懈和抗蠕變性方面有改善但遠(yuǎn)不及銅
在普鋁中參加特定的元素，可以改善普鋁的蠕變功用，但其進(jìn)步的程度相對(duì)普鋁也十分有限，與銅比較尚有巨大距離。并且鋁合金電纜是否真實(shí)可以改善抗蠕變功用，與每個(gè)企業(yè)的工藝、技能、質(zhì)量操控水平密切相關(guān)，這種不確定性自身便是危險(xiǎn)要素，假如沒(méi)有老練工藝嚴(yán)厲操控，鋁合金電纜改善蠕變功用方面也是無(wú)法確保的。

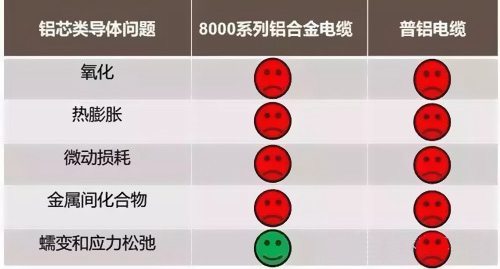

6.鋁合金電纜沒(méi)有處理鋁的銜接牢靠性問(wèn)題
影響鋁的銜接牢靠性的要素有5個(gè)，鋁合金僅僅在一個(gè)問(wèn)題上有改善，并沒(méi)有處理普鋁銜接問(wèn)題。
普鋁在銜接問(wèn)題上存在5個(gè)問(wèn)題，8000系列鋁合金只在蠕變和應(yīng)力松懈方面有改善，其它方面都沒(méi)有改善，因而銜接問(wèn)題將仍然是影響鋁合金質(zhì)量的重大問(wèn)題。鋁合金也是鋁的一種并不是一個(gè)新材料，在導(dǎo)體功用方面假如鋁的根本功用與銅的距離問(wèn)題沒(méi)有處理，鋁合金是無(wú)法代替銅的。
7. 國(guó)產(chǎn)鋁合金質(zhì)量操控不一致（合金成分）導(dǎo)致抗蠕變功用差
通過(guò)加拿大POWERTECH測(cè)驗(yàn)，國(guó)產(chǎn)鋁合金成分操控不穩(wěn)定，北美鋁合金電纜Si含量相差5%以?xún)?nèi)，而國(guó)產(chǎn)鋁合金Si含量相差68%，而Si是影響蠕變功用的重要元素。也便是說(shuō)國(guó)產(chǎn)鋁合金電纜在抗蠕變性方面也還沒(méi)有老練的工藝構(gòu)成。
8.鋁合金電纜接頭工藝雜亂，簡(jiǎn)單留危險(xiǎn)
鋁合金電纜接頭工藝比銅電纜多出三個(gè)工藝，氧化層的有用去除和涂覆抗氧化劑是要害，國(guó)內(nèi)施工水平，質(zhì)量要求良莠不齊，留有危險(xiǎn)。并且因?yàn)閲?guó)內(nèi)沒(méi)有嚴(yán)厲法律責(zé)任補(bǔ)償系統(tǒng)，終究丟失結(jié)果實(shí)踐中根本仍是用戶(hù)自己承當(dāng)。
除了上述要素，鋁合金電纜還有截流量沒(méi)有統(tǒng)一規(guī)范、接頭端子不過(guò)關(guān)、電容電流增大、鋁合金電纜鋪設(shè)距離因截面加大變窄或不足以支撐、電纜截面增大導(dǎo)致施工困難、電纜溝＃空間是否配套、保護(hù)和危險(xiǎn)本錢(qián)急劇升高、全生命周期本錢(qián)升高、設(shè)計(jì)師無(wú)規(guī)范可遵從等一系列專(zhuān)業(yè)問(wèn)題，如處理不妥或被成心疏忽任何其間一項(xiàng)都足矣讓用戶(hù)遭受沉重的、無(wú)法擬補(bǔ)的丟失和事端。 |
電線(xiàn)電纜
